中緯ZT10/ZT10R全站儀放樣操作步驟

2018-12-13 熱度:32745 ℃

ZT10R全站儀放樣操作步驟

  1.設置“測站、后視”:開機界面按“M” →?選擇“2.測量程序”” →?選擇“1.放樣”” →?選擇“3.設置測站”” →?輸入“儀器高”” →?按回車” →?按F2輸入坐標、點名” →?按回車確認” →?按F1記錄測站” →?按F4“確定”完成測站設置;” →?選擇“4.設置后視”” →?選擇“2.坐標定后視”” →?輸入棱鏡高按“回車”” →?按“F2輸入坐標、點名”” →?按回車” →?按F1“記錄”” →?按F4確定” →?瞄準后視” →?回車” →?按F1“測量”” →?按F2坐標” →?核對后視坐標是否正確” →?核對無誤按回車確認” →?按F4“是”,完成定向” →?按“返回”健返回“1.坐標放樣”” →?按回車鍵輸入放樣坐標” →?按F4確定開始放樣。注:放樣界面按F4“平距”就是照準棱鏡“測量”的意思。

  1.放樣

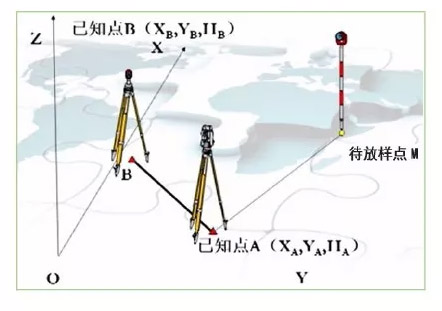

  全站儀放樣是將全站儀儀器架設在一個已知點上,后視另一個已知點,找到待放樣點的實際位置。

全站儀放樣

  2.操作流程

  中緯ZT10/ZT10R全站儀在做好設置作業、設站和后視后

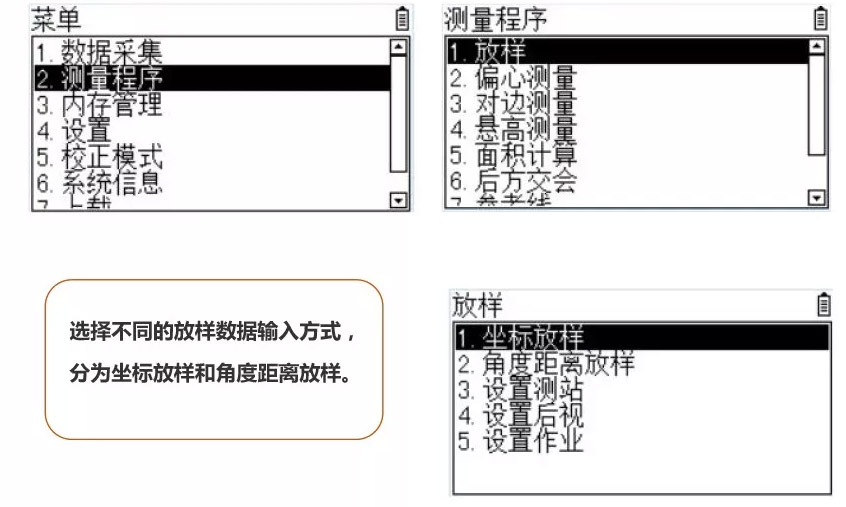

  依此按“菜單M鍵”---“測量程序”---“放樣”,或直接在鍵盤上按SO鍵

ZT10R全站儀放樣操作界面

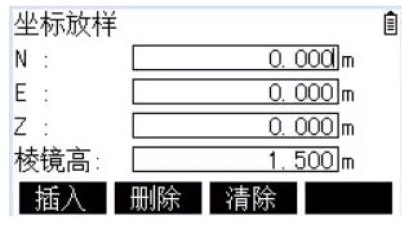

  坐標放樣

  輸入待放樣的坐標或者選擇已知點進行放樣。

  F1[記錄]:記錄當前輸入的點。

  F2[取值]:進入點列表界面,選擇儀器中的點。

  F4[確定]:進入放樣界面進行放樣測量。

全站儀坐標放樣

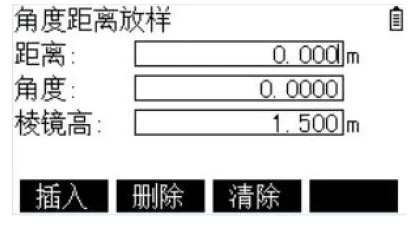

  ②角度距離放樣

  輸入距目標點的距離和方位角進行放樣。

  F4[確定]:進入放樣界面進行放樣測量。

全站儀距離放樣

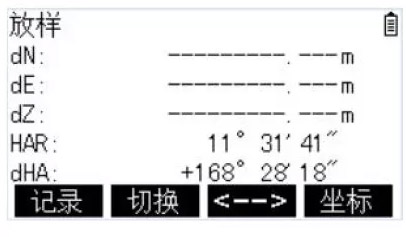

  ③笛卡爾坐標法

  進入放樣界面后,首先顯示的是笛卡爾坐標法測量界面。

  DN:N(北)方向的距離偏差值;

  DE:E(東)方向的距離偏差值;

  DZ:垂直方向的距離偏差值。

  HAR:當前水平角。DHA:當前水平角與計算方位角的差值,轉動照準部,當DHA為0°0′0″時,既標明放樣方向正確。

笛卡爾坐標法

  F1[記錄]:記錄當前測量點坐標以及放樣結果。

  F2[切換]:在笛卡爾坐標法和極坐標之間切換。

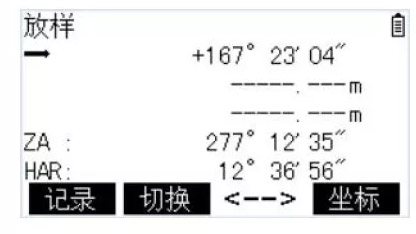

  F3[<-->]:切換到放樣引導屏幕。

  第一行:角度差。

  第二行:平距差?!拷鼉x器?!h(yuǎn)離儀器。

  第三行:高差。

  F4[坐標]:進行坐標測量

坐標放樣

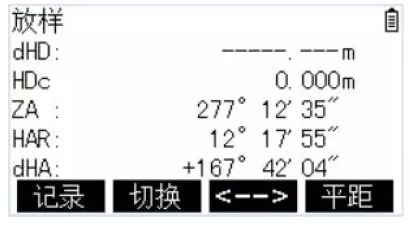

  ④極坐標法

  在坐標法界面,按F2[切換]。進入如圖頁面。

  DHD為測量點與待放樣點的水平距離;

  HDC為實時測量平距;ZA為垂直角。

  HAR:當前水平角。DHA:當前水平角與計算方位角的差值

極坐標法放樣

  F1[記錄]:記錄當前測量點坐標以及放樣結果。

  F2[切換]:在笛卡爾坐標法和極坐標法之間切換。

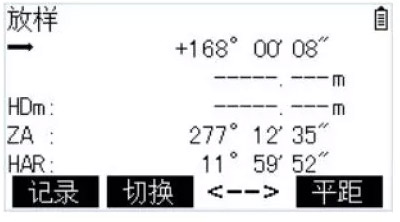

  F3[<-->]:切換到全站儀放樣引導屏幕,顯示各方向的差值以及引導方向。

  F4[平距]:進行距離測量

極坐標法放樣距離
