徠卡全站儀實現單人測量
隨著城市規模的發展,不斷的擴大,城市測量的需求也不斷增加,我們的城市需要軌道交通行業,城市建筑,管線行業,電力行業,沉降監測,路政測量,數字城市等行業大量的基礎數據。工作量大,需要高精度;數據量大,面采集測量;工作強度大,現場危險;遮擋嚴重,測量環境復雜,人口密集等,則是城市測量的顯著特點。傳統測量方式如下:

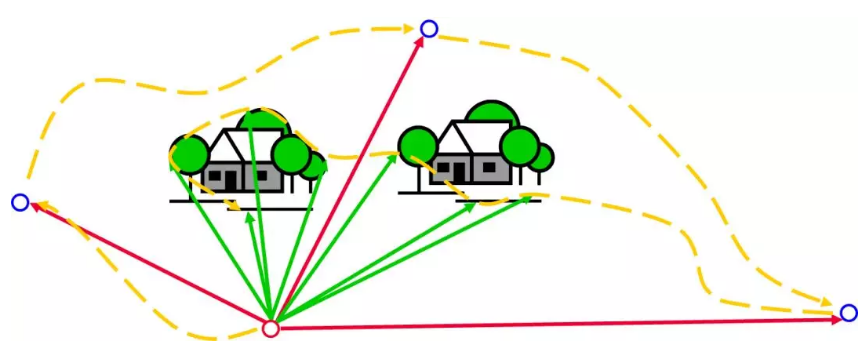

傳統作業模式:需要走很長的路線!
因為已知點不是在最佳位置
開始測量前要先測量已知點
至少兩人才可以作業
徠卡測量系統作為全球空間信息技術與解決方案的領導者,為全球?qū)I(yè)人士所信賴。徠卡測量系統延續經典,銳意創新,將瑞士的科技技術結合,帶來了全新的徠卡TS16鏡站儀,助您解決這個難題,輕松高效完成城市測量的各項作業!

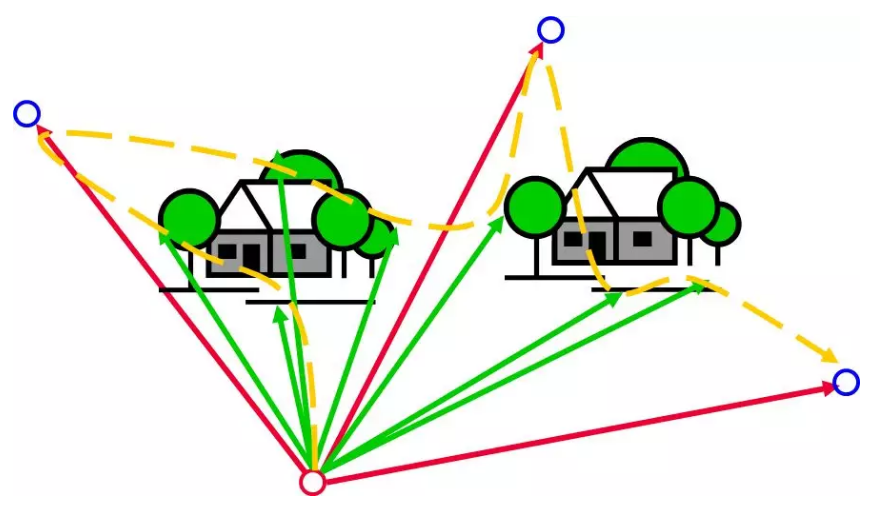

徠卡鏡站儀作業模式: 行走路線減少!
現在已知點在最佳位置
單人即可完成所有作業
先設站后測量,設站同時測量,更少的行走路線!
案例分享:
徠卡TS16鏡站儀 BIM聯合作業應用案例
擺脫傳統二維測量理念,以三維視角實現測量和放樣工作,開啟全新的3D作業新模式。我們將鏡站儀架設在作業區域,TS16與CS20、GPS通過藍牙、電臺連接,使用設置方位角的方式進行設站,隨時使用GPS和TPS數據,不走回頭路,提高了作業效率。

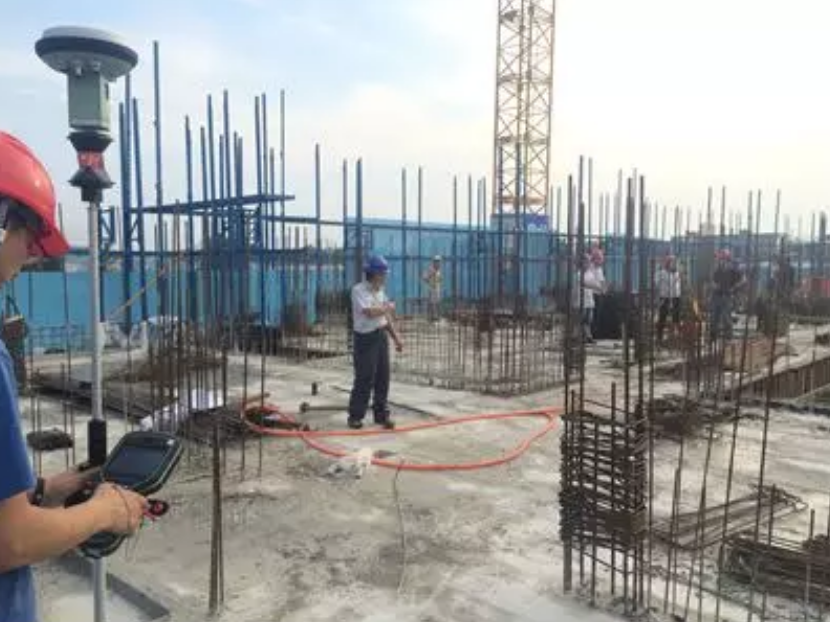

高層建筑物測量中,現場物料堆積混亂、環境復雜,控制點又經常被遮擋,傳統的投點法控制以及軸線法放樣不僅效率低、程序繁瑣,精度也難以保證。

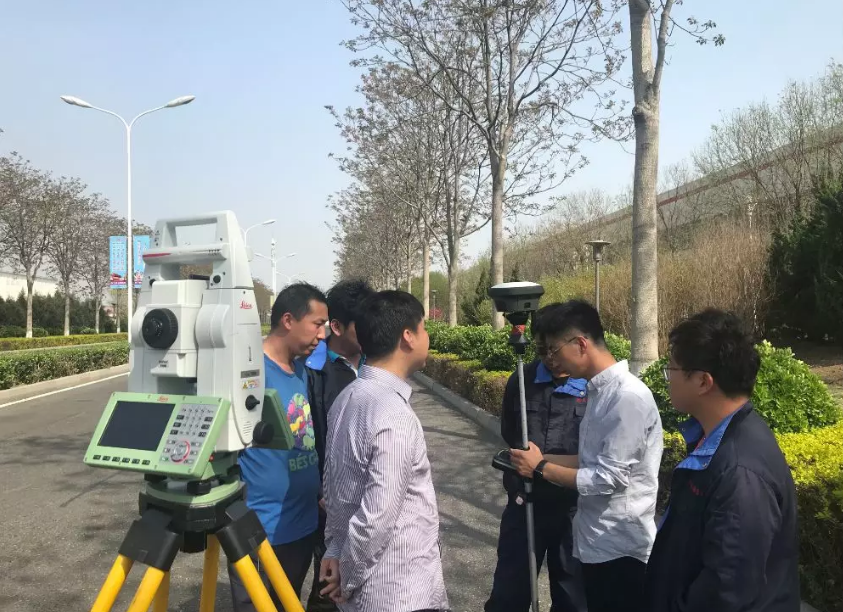

而在此案例中,測量人員采用了徠卡TS16全站儀、兩臺徠卡GS15 GNSS天線(作為基站和流動站)、360°專業棱鏡配合徠卡CS20 3D測量手簿組成的鏡站儀BIM測量系統,不僅作業效率提高了,而且測量成果直觀可靠,節約了大量的人力與時間。
1)擺脫傳統流程,提高作業效率。鏡站儀通過GNSS采集3-4個任意點的數據,同時利用徠卡CS20 手簿藍牙遠程控制全站儀測量360°棱鏡,利用后方交會輕松獲取測站坐標。
2)復雜環境下,我行我測。鏡站儀以在作業過程中TPS與GNSS根據現場情況交替測量,保證測量的連續性。
3)同一個3D睿測系統,操作簡便無縫銜接。一個系統控制全局,單人也可輕松完成作業。
4)三維可視化測量,直觀高效。3D睿測系統提供了現代化的3D顯示功能,通過直觀的方位顯示,輕松找到待放樣點的位置。
